聯(lián)系電話:13803857310 工業(yè)選礦廠選取黑鎢礦時(shí)鉬鉍混合精礦的分離采用Na2S法，其抑制機(jī)理是通過水解后產(chǎn)生的HS~、S對(duì)礦物表面強(qiáng)烈吸附，一方面排擠捕收劑，另一方面造成很高的負(fù)電性，從而達(dá)到到抑制目的。對(duì)這種含有多種金屬硫化礦及次生硫化礦的鉬鉍混合精礦而言，用Na2S做鉬以外硫化礦的抑制劑，抑制能力當(dāng)然有限�，F(xiàn)場(chǎng)操作中，一般通過加入過量的Na2S以保證鉬精礦質(zhì)量，Na2S用量在鉬鉍分離階段有時(shí)高達(dá)40kg/t，不但藥劑費(fèi)用高，而且容易造成高堿介質(zhì)條件，導(dǎo)致礦漿發(fā)黏，大大降低浮選富集效果，使得大量雜質(zhì)夾帶進(jìn)入鉬精礦中，通過添加分散劑，增加精選次數(shù)的方法均難以改善雜質(zhì)夾帶的問題，影響鉬精礦質(zhì)量。
技術(shù)人員在強(qiáng)化鉬鉍分離的抑制劑方面做了些探索，分別研究了以疏基乙酸鈉和亞硫酸鈉+硫脲取代硫化鈉作抑制劑的分離效果。

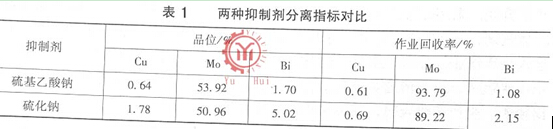

疏基乙酸鈉(NATG)作抑制劑。試驗(yàn)所用原料為從含銅較高的枱浮硫化礦中浮選出的鉬鉍混合精礦，所用藥劑為粉劑，用5g氫氧化鈉和1g疏基乙酸鈉配成10%疏基乙酸鈉溶液加入浮選槽中，采用一次粗選，鉬粗精礦兩次精選流程，兩次精選中礦合并返回粗選作業(yè)構(gòu)成閉路，浮選pH值為7，與常規(guī)抑制劑硫化鈉作對(duì)比試驗(yàn)，較終所得鑰精礦指標(biāo)如表1所示。
豫暉選礦設(shè)備網(wǎng)：http://tdw0668.cn/
