聯系電話:13803857310 回轉窯燒制石灰已經有300 年以上的歷史，在我國從20 世紀70 年代引進德國和美國的技術和設備以來，預熱機、冷卻機已經得到廣泛的推廣。目前，在運轉中及新建的石灰回轉窯多采用豎式預熱機和冷卻機技術，石灰石的預熱和一部分的分解反應都在預熱機里進行，使得回轉窯的長度進一步縮短�，F(xiàn)代石灰回轉窯的長徑比均在1：15 以內。因此新設計的石灰回轉窯都是采用的兩組托輪支承，這使托輪與滾圈之間采用摩擦方式來傳遞扭矩成為可能。
評價一個回轉窯設計的優劣主要有操作方便、維護成本低，還有使用費用（主要是耗能低）這三項�，F(xiàn)代石灰回轉窯產量越來越大，直徑也越來越大。比如，1200 噸/天的石灰回轉窯直徑已經達到5.2m。由于以上因素，石灰回轉窯的托輪與滾圈之間的接觸應力也越來越大。這樣固定式托輪技術的弊端也就越來越明顯。固定式托輪機構中的兩組托輪所對應的軸線與回轉窯筒體之間的軸線是通過托輪軸承座后面的頂絲來調整的，對心位置在理論上只有一個。在實際操作中很難做到兩個軸線完全平行，即使兩個軸線在冷態時調的平行了，但在熱態時兩組托輪支承所對應的位置的溫度是不一樣的，而且溫差比較大，同時窯的直徑也很大，存在比較大的熱膨脹量差，這就造成現在很多窯在冷態時窯的驅動電流與理論值很接近，在生產中的驅動電流與理論值差很多，主要是因?yàn)闊釕B(tài)時兩條軸線已經不再平行。
現在有些設計，人為的把高溫段支承裝置的高度依據計算適當降低，使熱態時兩軸線趨于理論值，這樣做能起到一定的作用。但是當窯內耐火材料的損壞時，窯內各部分溫度的變化能直接影響到這個計算的理論值，進而影響到人為調整的作用。托輪組所確定的軸線與窯筒體的軸線不對中造成的影響主要有：一是窯運轉需要更大的力，造成驅動功率消耗過大，窯的運行費用增加；二是托輪與滾圈之間不再是線性接觸，托輪和滾圈的使用壽命降低，一旦需要檢修，窯冷卻對窯內耐火材料的損傷很大，這些都增加了窯的維護成本。

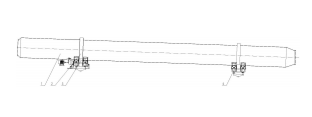

一種自調中摩擦傳動石灰回轉窯，裝置圖包括主動托輪組、從動托輪組、窯體和滾圈，窯體下分別設有主動托輪組和從動托輪組，其中主動托輪組與位于窯體進料側的滾圈相配合，其特征在于，所述從動托輪組中包括結構相同、對稱布置的兩個托輪裝置，兩托輪裝置的相對側分別與中央基板的兩端鉸接，兩托輪裝置的另一側底部下方分別設有鉸鏈梁，托輪裝置與鉸鏈梁之間設有彈性橡膠墊，當從動托輪組與滾圈接觸時，中央基板處于浮動狀態。
與現有技術相比，該裝置方法有益效果是：使托輪組中線與窯體滾圈軸線自動對中，避免托輪與滾圈的過度磨損，提高了托輪與滾圈的使用壽命，降低了窯體的維修成本、運行成本和投資成本。
